DOT LENS
Innowacyjna technologia "black dots" - lepsze rozpraszanie światła.
Do kasetonów o głębokości: 40-250 mm
40-250
mm5 LAT gwarancji
5 LATOchrona IP 65
IP 65Temperatura barwowa: 6500-7000K
6500-7000KKąt świecenia: 170°
170°Constant current driver system
Zobacz specyfikację PDF:
Uzyskaj wycenę:
Wybierz głębokość kasetonu:
Odpowiednie dla tej głębokości:

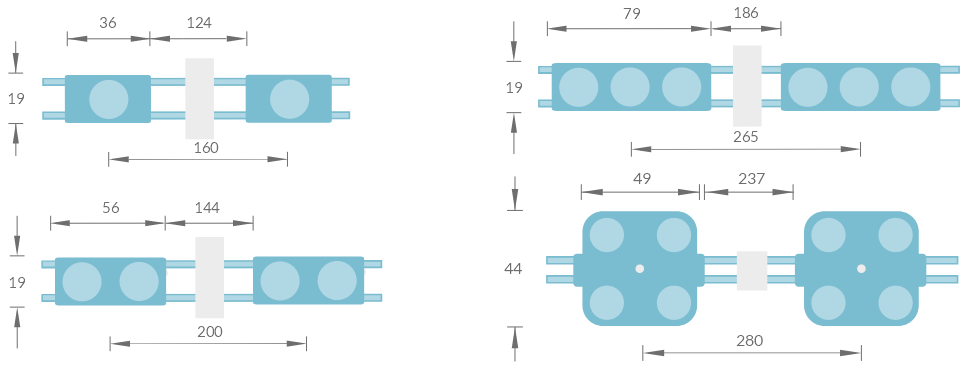

Wymiary:
Schemat podłączenia:
Uwaga!
Maksymalna liczba modułów podłączonych w jednym łańcuchu przy 12V to 20 szt, a przy 24V to 40szt! W przypadku stosowania większej liczby modułów należy zastosować równoległe zasilanie łańcuchów.
| Parametry | DOT LENS 1 | DOT LENS 2 | DOT LENS 3 | DOT LENS 4 |
|---|---|---|---|---|
| Moc modułu/natężenie prądu | 0.36W/30mA | 0.72W/60mA | 1.08W/90mA | 1.44W/120mA |
| Napięcie zasilające | 12V | 12V/24V | 12V | 12V/24V |
| Strumień świetlny | 60-65lm | 120-130lm | 180-185lm | 245-250lm |
| Kąt świecenia | 170° | |||
| Temperatura barwowa | 2800-3200, 4000-4500, 6500-7000 | 2800-3200, 4000-4500, 5000-5500, 6500-7000 | 4000-4500, 6500-7000, | 4000-4500, 6500-7000 |
| Temperatura pracy | -40°C ~ 60 °C | |||
| Wymiary (długość x szerokość x wysokość) | 36x19x9.4 | 56x19x8.1 | 79x19x7.9 | 44x49x9.1 |
| Rozstaw modułów | 160 mm | 200 mm | 265 mm | 280 mm |
| Stabilizacja prądowa | nie | tak | ||
| Rodzaj chipa | 2835 | |||
| Stopień ochrony | IP65 |
|||
| Trwałość | 50 000h | |||
| Maksymalna ilość modułów w łańcuchu | 12V - 20 szt. 24V - 40 szt. | |||
| Gwarancja | 5 lat | |||
Pliki do pobrania:

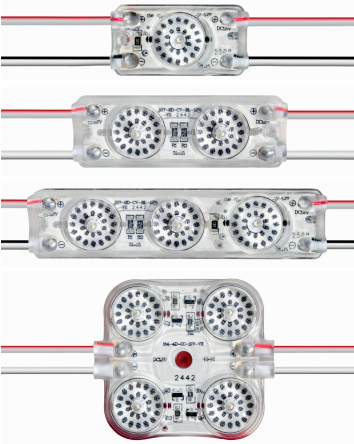

DOT LENS – nowoczesny moduł LED do wymagających realizacji
DOT LENS to profesjonalny moduł LED zaprojektowany specjalnie do szerokiego zakresu głębokości kasetonów reklamowych. Dzięki szerokiej optyce 170° oraz unikalnej technologii czarnych kropek na soczewce, moduł zapewnia lepsze rozproszenie światła i bardziej równomierne podświetlenie lica.
To rozwiązanie szczególnie polecane do realizacji zewnętrznych, gdzie kluczowe znaczenie ma odporność na warunki atmosferyczne oraz minimalizacja efektu „hot spotów”.
Co wyróżnia DOT LENS?
Najważniejszym elementem modułu jest specjalna soczewka z technologią czarnych kropek. Jej zadaniem jest:
-
poprawa dystrybucji światła
-
redukcja punktowych prześwitów
-
bardziej równomierne podświetlenie cienkiego kasetonu
-
możliwość stosowania w mniejszych głębokościach
Dzięki temu DOT LENS doskonale sprawdza się tam, gdzie klasyczne moduły szerokokątne mogą powodować nierównomierne świecenie.
Parametry techniczne
-
kąt świecenia: 170°
-
napięcie: 12V
-
stopień ochrony: IP65
-
przeznaczenie: podświetlenie „na plecy”
-
zastosowanie: kasetony, reklamy zewnętrzne
Rekomendowane zastosowanie
DOT LENS rekomendujemy szczególnie do:
-
bardzo płytkich kasetonów zewnętrznych (od ok. 4 cm)
-
liter przestrzennych
-
realizacji, w których ważna jest równomierność świecenia
-
projektów wymagających minimalnej głębokości konstrukcji
Przy głębokości ok. 12 cm i więcej rekomendujemy również warianty DOT LENS 4 LED (1.44W) lub inne rozwiązania wysokiej mocy w zależności od projektu.
Rozwiązanie dla firm reklamowych (B2B)
DOT LENS to moduł stworzony z myślą o producentach reklam świetlnych. Sprawdza się w projektach wymagających optymalizacji głębokości kasetonu bez kompromisów w jakości świecenia.
Po przesłaniu projektu w formacie cdr(Corel) lub PDF wykonujemy bezpłatną, orientacyjną wycenę wraz z rozrysowaniem rozmieszczenia modułów oraz doborem odpowiedniego zasilacza.
